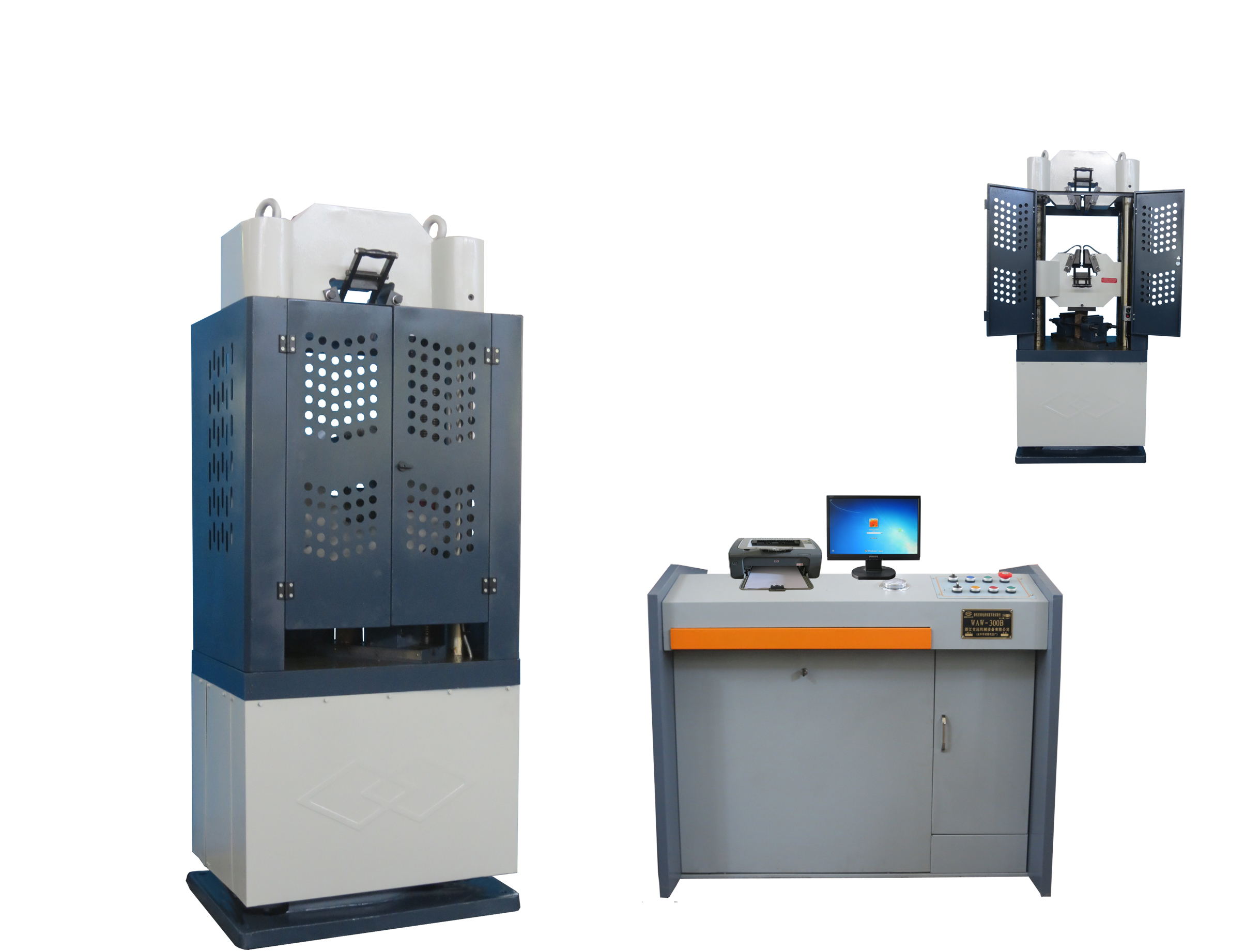

WAW-G 系列微机控制电液伺服万能试验机

主要用途和简介：

可对金属、非金属以及构件进行拉伸、压缩、弯曲、剪切、剥离、撕裂、低周循环等试验，满足GB/T 228-2010《金属材料  室温拉伸试验方法》要求。本机采用油缸下置，试验空间电动调整，两立柱结构，采用比例伺服阀或数字阀组进行自动加载控制，具有控制精度高、稳定性好等特点。测量和控制单元采用高精度传感器和进口电子元器件组成试验机的测控系统，通过RS232串口((或以太网通讯接口）与PC机进行通讯，具有试验过程数据和曲线动态显示，试验数据编辑，曲线浏览、局部放大、迭加对比等功能，能自动求取最大力、抗拉强度、屈服强度、非比例延伸强度、弹性模量、断后延伸率等参数，并能打印出完整的试验报告。

功能特点：

1、采用高精度放大器及24位高精度A/D转换器，有效内码±200000，试验力测量分辨率达1/200000，若采用高精度负荷传感器，能保证在最大试验力的0.4%～100%范围内的连续测量不分档，测量精度优于1级；
 2、采用高性能比例伺服阀或数字阀组作为控制执行元件，抗污染能力强，可实现长期无故障运行；
 3、采用PID控制策略实现载荷的闭环控制，可实现恒速加荷、载荷保持、恒速卸荷等功能；
 4、采用PID控制策略实现位移的闭环控制，可实现恒速位移、位移保持等控制功能；
 5、可方便地增加或删除一个试验标准，控制步骤可根据试验要求自由编辑；
 6、实时显示试验曲线，曲线坐标可自由选择，在同一界面里可同时显示三种不同曲线，试验曲线可局部放大显示；
 7、采用标准数据库管理试验数据，并可提供联网数据接口；
 8、采用开放式的EXCEL报表形式，用户可选择内置报表或自定义报表格式；

技术参数：

1.负荷测量范围：2%－100%FS，相当于4档。可根据用户要求扩至0.4%－100%FS，相当于6档；
 2.负荷测量精度：1级，可根据用户需要准确至0.5级；
 3.变形测量范围和精度：1%－100%FS，精度等级0.5级；
 4.位移分辨力：0.01mm；
 5.恒位移可调范围：0.5  mm/min－50mm/min；
 6.变形测量：引伸计标距：25、50、100（mm）量程：2—25（mm）；
 7.变形测量精度最大允许值：±0.5%FS；
 8.试验力等速率控制：（1—100%）FS/min   控制范围：2%FS—100%FS；
 9.变形等速率控制：（1—100%）FS/min   控制范围：2%FS—100%FS；
 10.试验速率控制精度：±2%设定值。

WAW-G系列主要技术规格:
